Концевые элементы труб ППУ с кабельным выводом

Концевые элементы труб ППУ Онлайн заявка

Завершающее звено трубопроводов на основе труб ППУ

Размеры

  • Диаметр стальной трубы (MAX): 1220 мм
  • Длина (MAX): 2200 мм
  • Сигнальная система: ОДК
  • Стандарт: ГОСТ 30732-2006
  • Цена от: 2100 руб

Концевые элементы производства "Завода Пластиковых Труб" отвечают всем современным требованиям по надежности и энергоэффективности, которые предъявляются к данному виду продукции. Уточнить цену и стоимость доставки в ваш регион вы можете позвонив в отдел продаж. Удачного Вам дня, дамы и господа.

Применение концевых элементов ППУ

Концевые элементы – это фасонные детали трубопровода, которые используют для его завершения. Конструкция их достаточно проста: они представляют собой трубу, которая с одного конца закрыта металлической пробкой, а с другой имеет впускное отверстие. У концевого элемента предусмотрен специальный кабель вывода, с помощью которого можно регулировать давление жидкости, а также сбросить ее излишки. Концевые элементы трубопровода в пенополиуретановой изоляции (ППУ) применяются практически повсеместно при строительстве тепловых сетей, магистральных систем водоснабжения и трубопроводов другого назначения. Благодаря характеристикам трубы ППУ возможна их прокладка бесканальным методом.

Преимущества

  1. Теплоизоляция ППУ значительно снижает потери тепла. По сравнению с минеральной ватой, теплопотери сокращаются в 8-10 раз.
  2. Полиэтиленовая изоляция дает возможность использовать элементы при монтаже подземных трубопроводов (бесканальная прокладка).
  3. Изделие надежно защищено от воздействия грибков, бактерий и ряда химических соединений.
  4. Использование фитингов ППУ не требует проведения дополнительных антикоррозийных мероприятий.
  5. Долговечность и безаварийная эксплуатация. Срок службы труб и фитингов ППУ составляет 25-30 лет.

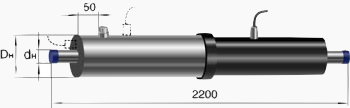

Размеры

Диаметр dн, ммДлина LДиаметр по оболочке Dн, ммМасса, кг
Тип 1Тип 2Тип 1Тип 2
33 мм 2200 110 - 11,68 -
42 мм 2200 110 - 15,25 -
48 мм 2200 125 - 18,18 -
57 мм 2200 125 140 20,54 22,42
76 мм 2200 140 160 25,77 28
89 мм 2200 160 180 30,35 32,69
108 мм 2200 180 200 38,65 41,31
133 мм 2200 225 250 53,09 57,1
159 мм 2200 250 280 67,1 73,01
219 мм 2200 315 355 109,17 118,34
273 мм 2200 400 450 157,08 170,07
325 мм 2200 450 500 185,63 200,09
426 мм 2200 560 630 257,92 283,96
530 мм 2200 710 710 369,84 369,84
630 мм 2200 800 800 449,59 449,59
720 мм 2200 900 900 521 521
820 мм 2200 1000 1100 641,68 705,5
920 мм 2200 1100 1200 726,85 796
1020 мм 2200 1200 1200 869,97 869,97
1220 мм 2200 1425 1425 1264,46 1264,46
